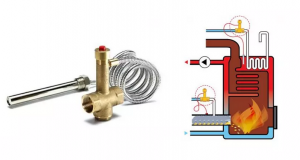

Ein-Wege-Ventil BVTS Thermische Ablaufsicherung

Das thermostatisch gesteuerte Ventil BVTS ist für den Schutz von Biomassekesseln und Brennöfen ausgelegt. Durch das Ablassen von Wasser aus dem Wärmeerzeuger, der Verflüssigerschlange oder dem Wärmetauscher wird eine Überhitzung vermieden. Das BVTS-Ventil bietet weiterhin Rückbrandschutz im Brennstoff Behälter von Biomassekesseln, indem es bei zu hoher Temperatur öffnet und so Wasser auf den Brennstoff gesprüht wird. Das BVTS-Ventil ist selbsttätig, d.h. es öffnet und schließt ohne zusätzliche Energiezufuhr (z. B. in Form von Elektrizität oder Druckluft).

Das thermostatisch gesteuerte Ventile BVTS wird durch einen Temperaturanstieg betätigt.

Bitte den direkten Kontakt mit Feuer vermeiden. Dies kann zur Beschädigung des Ventiles sowie Verlustes der Garantie führen.

Das Ventil besteht aus zwei integrierten Elementen:

• Federbelastetes Ventil
• hermetisch abgedichtetes Thermostatelement mit Balg, Fühler und Füllung

Das Ventil ist so eingestellt, dass es bei einer Fühlertemperatur von 95 °C öffnet. Hierbei handelt es sich um eine feste Einstellung, die vom Benutzer nicht geändert werden kann.

Bei einem Temperaturanstieg im Bereich des Fühlers erwärmt sich die Füllung innerhalb des Fühlers und baut Druck auf. Dieser Druck wird über das Kapillarrohr und den Balg in das Ventil übertragen. Bei einer Fühlertemperatur von 95 °C ist der Druck im Balg stärker als die Federkraft, sodass der Bolzen nach oben gedrückt wird und das Ventil öffnet.

Vorteile:

• Keine Stromversorgung erforderlich (selbsttätig)
• Öffnet bei Anstieg der Fühlertemperatur
• Einbau im Kaltwassereinlass oder Warmwasserauslass des Kessels möglich
• Einbau in beliebiger Position möglich
• Messing und andere medienberührte Werkstoffe sind für Trinkwasser geeignet
• Integrierter Fühler und Ventilgehäuse, um unerwünschte Einstellungsänderungen zu vermeiden
• Zwei Fühler für einen ausfallsicheren Betrieb
• Kapillarrohr wird durch Stahlmantel vor Verkrümmung geschützt
• Platzsparende, kompakte Bauweise

Bei Montage des Ventils bitte den direkten Kontakt mit Feuer vermeiden. Dies kann nämlich zur Beschädigung des Ventils sowie Verlustes der Garantie führen.

Technische Daten:

• Medien: Wasser
• Max. Betriebsdruck: 10 Bar
• Umgebungstemperatur: 0 bis 125ºC
• Medientemperatur: 5 bis 110ºC
• Öffnungstemperatur: 95ºC (fest)
• Hysterese: 6ºC
• Strömungsleistung: 2.4 m3/h bei min. Durchflussdruck von 1 Bar
• Anschlussgröße: G ¾ Rohrgewinde ISO 228
• Kapillarrohrlänge: 1.3 m
