Funktionsprinzip

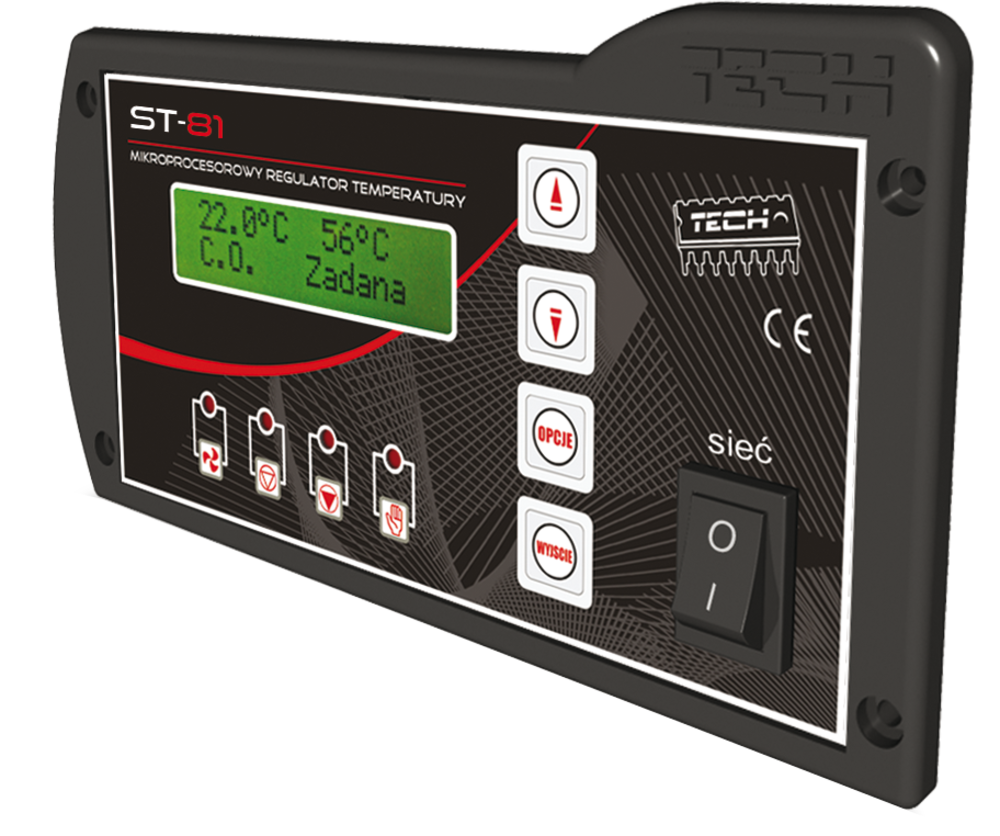

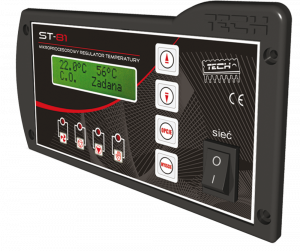

Der Temperatur-Regler EU-81 (ST-81) ist für ZH-Beschickungskessel entwickelt. Er steuert die Heizungs- und Warmwasserpumpe sowie die Zuluft. Zur Auswahl stehen vier Betriebsarten: Heizung, Warmwasser-Priorität, paralleler Betrieb der Pumpen, Sommermodus. Der Gehäuse des Steuergeräts ist für Montage am Kessel konzipiert.
Vom Steuergerät realisierte Funktionen:
- Steuerung der Zuluft, der Heizungspumpe und der Warmwasserpumpe
- Möglichkeit des Anschlusses eines Zimmerreglers
Ausstattung des Steuergeräts:
- LCD-Anzeige
- Temperatursensor für Heizung
- Temperatursensor für Warmwasser
- thermische Sicherung (Thermorelais)
- Gehäuse aus hochwertigen, gegen hohe und niedrige Temperaturen beständigen Materialien
- Paneelgehäuse für Einbau am Kessel OM-01
| Beschreibung |
Einheit |
| Speisung |
V |
230V/50Hz +/-10% |
| Maximale Leistungsaufnahme des Steuergeräts |
W |
5 |
| Umgebungstemperatur |
°C |
5÷50 |
| Maximale Belastung des Ausgangs der ZH-Pumpe |
A |
0,5 |
| Belastung des Ausgangs des Ventilators |
A |
0,6 |
| Maximale Belastung des Ausgangs der WW-Pumpe |
A |
0,5 |
| Genauigkeit der Messung |
°C |
1 |
| Bereich der Temperatureinstellungen |
°C |
45÷80 |
| Temperaturbeständigkeit des Sensors |
°C |
-25÷90 |
| Sicherungseinsatz |
A |
2x3,15 |
| Temperaturmessbereich |
°C |
0÷85 |
