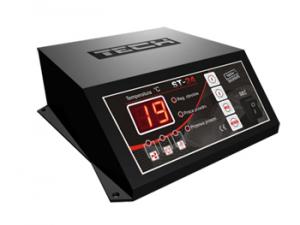

Steuergerät ST-24 für Umwälzpumpe und Gebläse mit Drehzahlregler (DE.150)

Funktionen, die vom Steuergerät realisiert werden

• Ventilatorsteuerung
• Steuerung der ZH- Pumpe

Ausstattung des Steuergeräts

• LED- Display
• Heiztemperatursensor
• ist mit Temperatursicherung (Thermosicherung) ausgestattet
• Gehäuse zur Montage am Kessel, das aus hochqualitativen, hitze- und frostbeständigen Stoffen ausgeführt ist

Technische Daten:

• Speisung V 230V/50Hz +/-10%
• Maximale Leistungsentnahme des Steuergeräts W 4
• Umgebungstemperatur OC 5÷50
• Maximale Belastung des Ausgangs der ZH-Pumpe A 0,5
• Maximale Belastung des Ausgangs des Ventilators A 0,6
• Genauigkeit der Messung OC 1
• Bereich der Temperatureinstellungen OC 45÷80*
• Temperaturbeständigkeit des Sensors OC -25÷90
• Sicherungseinsatz A 2x 1,6

Funktionsweise:

Der mikroprozessorgesteuerte Regler ST-24 ist zur Steuerung des mit Zuluft und ZH- Umlaufpumpe ausgestatteten Beschickungskessels bestimmt. Seine Aufgabe ist die Aufrechterhaltung der eingestellten Temperatur mit Hilfe des Ventilators. Das Gehäuse des Steuergeräts ist der Montage am Kessel angepasst.

Beispielinstallation (vereinfachtes Schema):
